Renfort Arceau YXZ1000R pare-brise Equipment

Renfort Arceau YXZ1000R pare-brise Equipment

Renfort Arceau YXZ1000R pare-brise Equipment est une configuration boulonnée qui ajoute des fonctionnalités et un renforcement accrue au Yamaha YXZ 1000R. Le pare-brise complet Apex s’installe facilement en tant que support de cage avant, offrant une protection contre les gros débris entrant dans la cabine et n’affecte pas la ligne de vue du conducteur. La barre se boulonne directement sur l’arceau cage d’origine avec le matériel fourni, et l’apparence générale correspond au style agressif du YXZ. Le support de cage avant Apex est disponible en tant que bouclier complet ou barre basse uniquement.

Fabrication en acier renforcé avec un assemblage sur marbre et une bonne qualité de soudure. Une peinture au four époxy noir RAL 9005 en finition sur l’ensemble.

Pour les modèles : (2016-2018) Yamaha YXZ 1000R, SS, SE

• Installation facile et boulonnée
• Assistance et fonctionnalités accrues
• N’affecte pas la ligne de vue.
• Disponible en tant que bouclier complet ou barre inférieure uniquement
• Barre basse: tube de 40 x 2,5mm
• Barres supérieures: tubulure de 32 x 2,5 mm

Petit tuto de montage

1. Retirez les 4 boulons de la fixation de l’arceau à  l’avant.

2. Remarque : Vous devrez peut-être desserrer la partie avant du toit d’usine pour installer la barre de pare-brise Apex.

3. Faites glisser la barre de pare-brise Apex en position sur la cage .

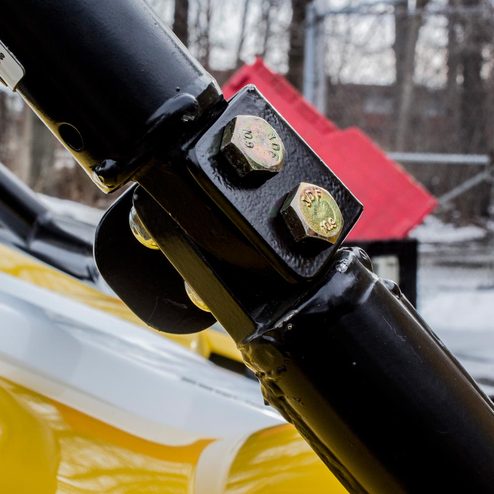

4. Installez les (4) boulons à  bride M10-1,5×55 et (4) les écrous Nylock M10-1,5 à travers la barre haute de l’arceau , dans les brides de cage.  Ne serrez pas.

5. Installez les brides de cage à l’aide des boulons M6x20, serrez en croix

6. Enfin, serrez fermement les boulons de bride M10-1,5×55

Tout le monde est capable de monter son renfort de pare brise sur son buggy Yamaha YXZ 1000 R avec notre tuto de montage que nous avons réalisé.
